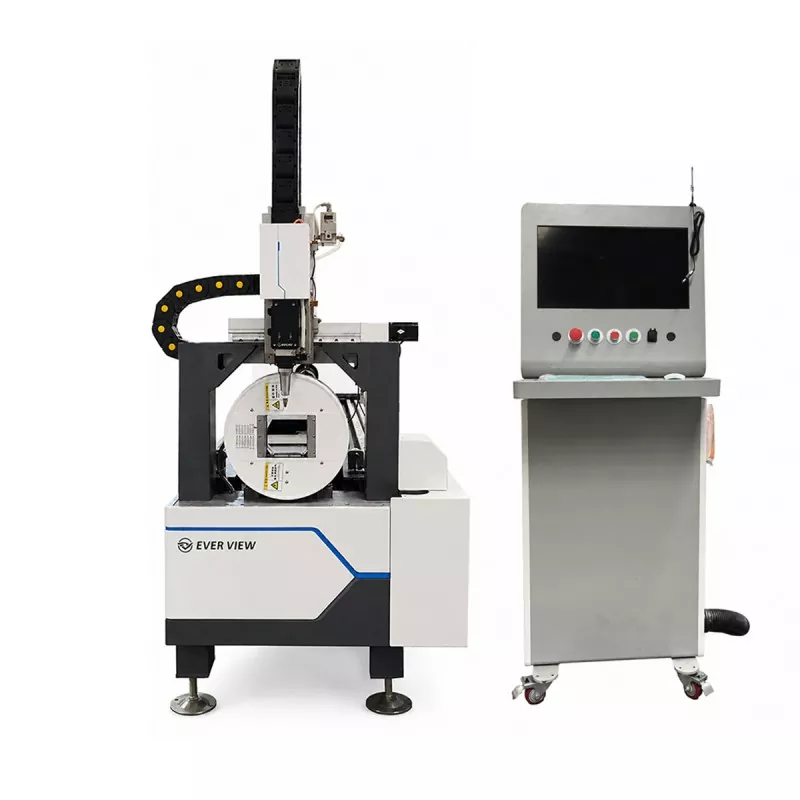

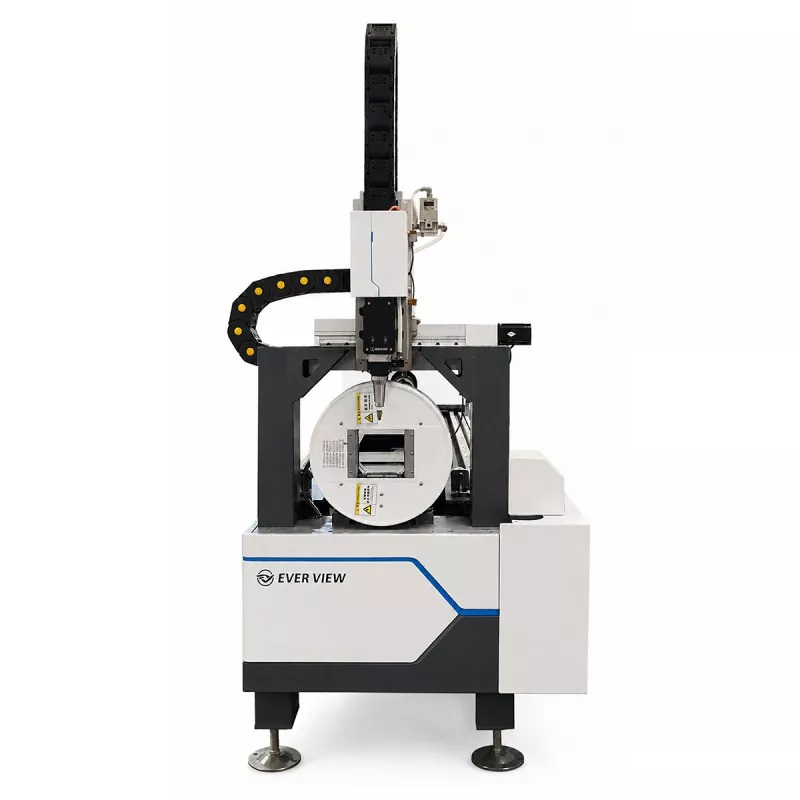

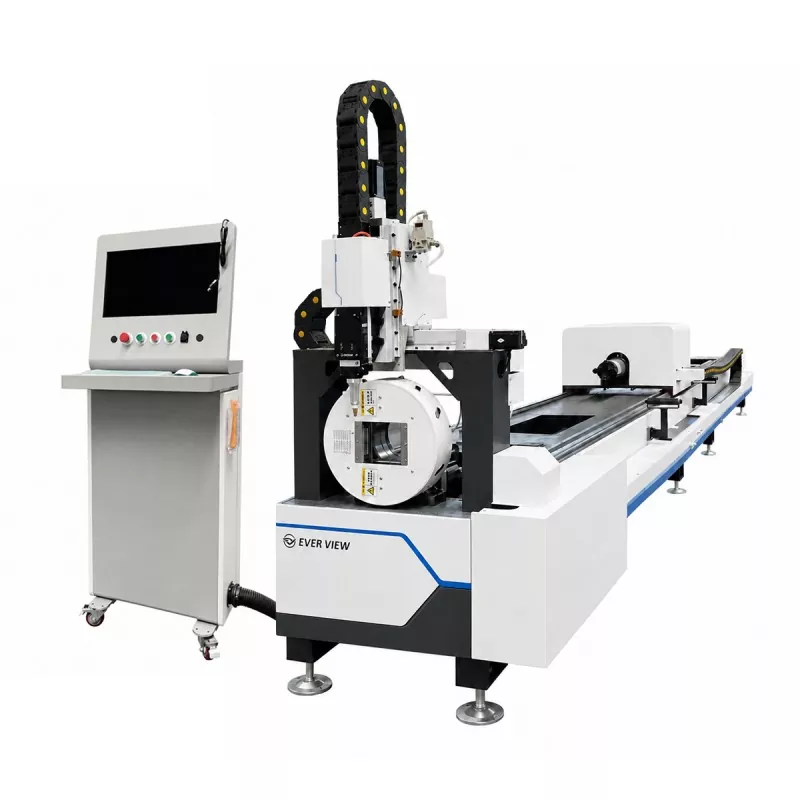

اکنامیکل فائبر لیزر ٹیوب کٹنگ مشین ایک پروگرام شدہ عمل میں ٹیوب کٹنگ، ہول کٹنگ، سلاٹنگ، کنٹور کٹنگ اور اینڈ ٹرمنگ انجام دے سکتی ہے۔ یہ دھاتی فرنیچر، فٹنس کا سامان، آٹوموٹو اجزاء، زرعی مشینری، تعمیراتی ڈھانچے اور عام دھاتی تانے بانے کے لیے موزوں ہے۔
مشین کی ترتیب اور کاٹنے کی تشخیص کے لیے ہمیں اپنی ٹیوب کا سائز، مواد، موٹائی، لمبائی، اور ڈرائنگ بھیجیں۔

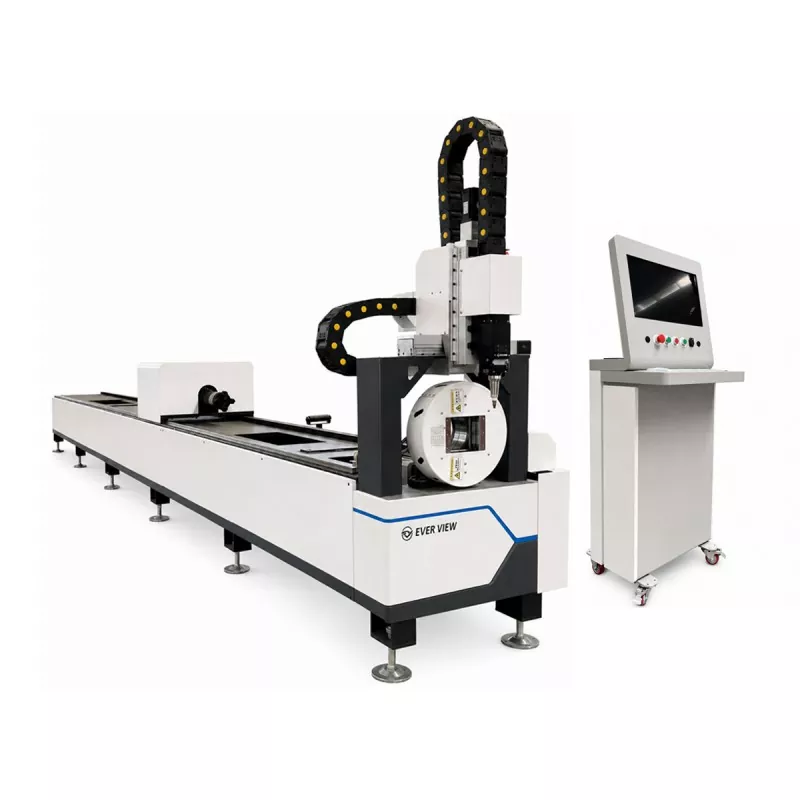

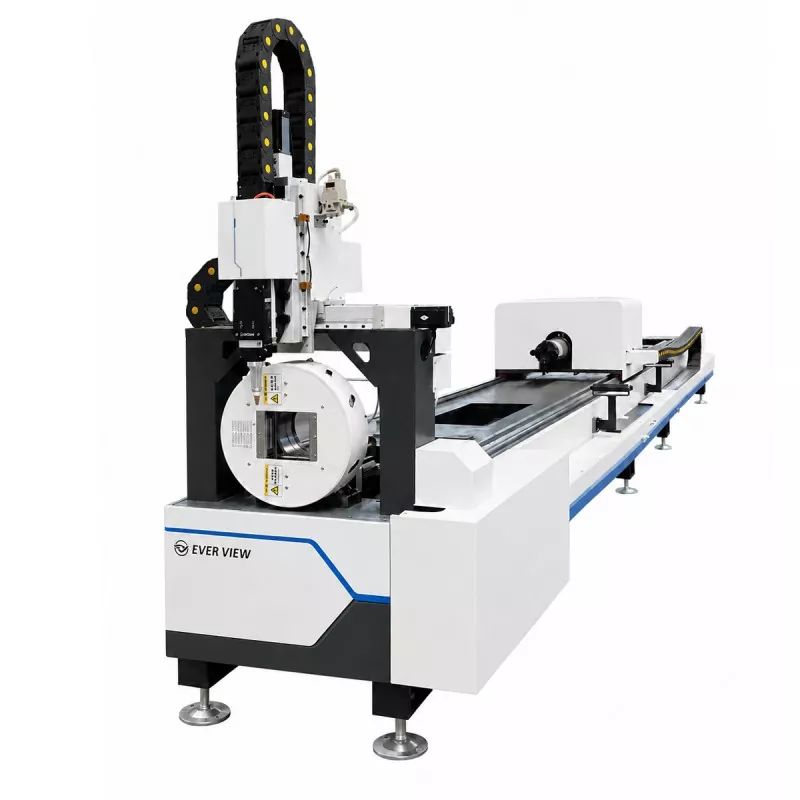

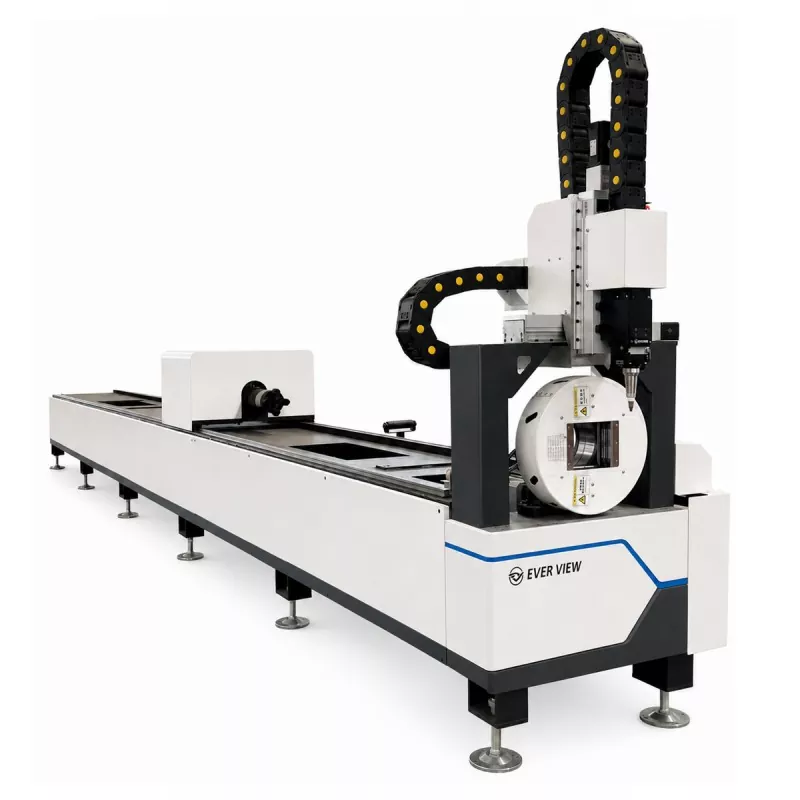

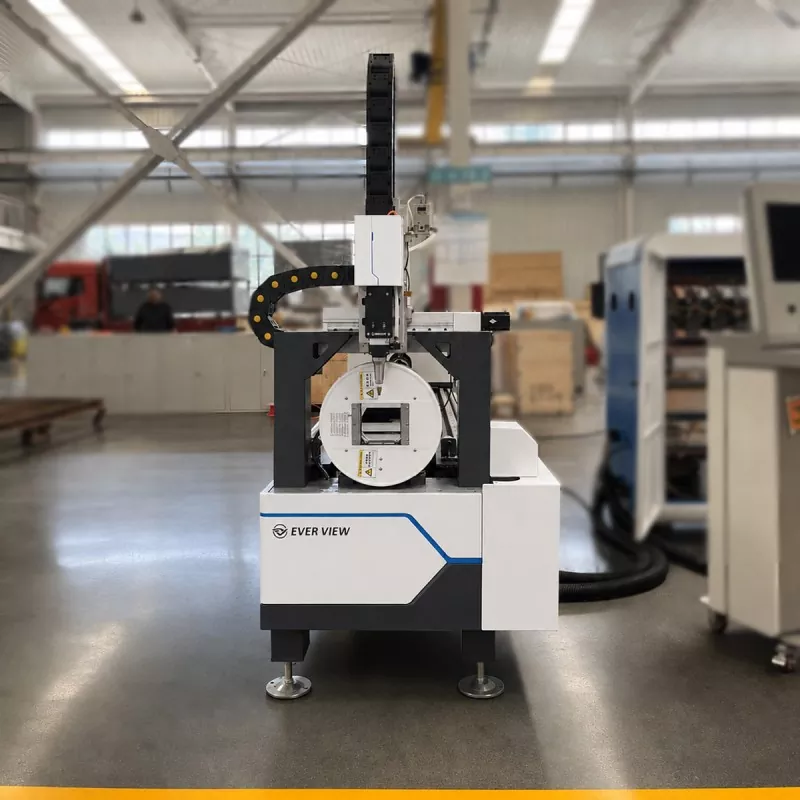

ایور ویو اکنامیکل فائبر لیزر ٹیوب کٹنگ مشین ان خریداروں کے لیے ڈیزائن کی گئی ہے جنہیں سسٹم کی غیر ضروری پیچیدگی کے بغیر قابل اعتماد ٹیوب پروسیسنگ کی ضرورت ہے۔ 3kW لیزر ذریعہ کاٹنے کی صلاحیت، آپریٹنگ لاگت، اور درخواست کی لچک کے درمیان ایک عملی توازن فراہم کرتا ہے۔
حوالہ کے لیے، مناسب طریقے سے تشکیل شدہ 3kW کا نظام عام طور پر کاربن اسٹیل ٹیوب کی دیواروں کو تقریباً 10–12 ملی میٹر تک اور سٹینلیس سٹیل ٹیوب کی دیواروں کو مناسب حالات میں تقریباً 5–6 ملی میٹر تک کاٹ سکتا ہے۔ یہ اعداد و شمار ضمانتی حدود کے بجائے حوالہ جاتی اقدار ہیں۔ اصل نتائج کا انحصار ٹیوب پروفائل، میٹریل گریڈ، گیس پریشر، نوزل سلیکشن، کٹنگ اسپیڈ، ایج کوالٹی کی ضروریات اور مشین کنفیگریشن پر ہوتا ہے۔
یہ لیزر ٹیوب کٹنگ میں داخل ہونے والی ورکشاپس، ٹیوب پروسیسنگ کے لیے وقف شدہ آلات شامل کرنے والی فیکٹریوں، اور چھوٹے بیچ یا درمیانے بیچ کے آرڈرز کو سنبھالنے والے مینوفیکچررز کے لیے موزوں ہے۔
مندرجہ ذیل اقدار عام ٹیوب ایپلی کیشنز کے لیے عام حوالہ جاتی حدود ہیں:
|
مواد |
عام 3kW حوالہ کاٹنے کی موٹائی |
درخواست کے نوٹس |
|
کاربن سٹیل |
تقریباً 0.8-12 ملی میٹر |
آکسیجن کاٹنے کو عام طور پر موٹے حصوں کے لیے استعمال کیا جاتا ہے۔ جب کلینر ایج کی ضرورت ہو تو نائٹروجن کا انتخاب کیا جا سکتا ہے۔ |
|
سٹینلیس سٹیل |
تقریباً 0.8-6 ملی میٹر |
نائٹروجن عام طور پر آکسیکرن کو کم کرنے اور کنارے کی ظاہری شکل کو بہتر بنانے کے لیے استعمال کیا جاتا ہے۔ |
|
جستی سٹیل |
تقریباً 0.8-5 ملی میٹر |
کاٹنے کے پیرامیٹرز کوٹنگ کے رویے اور دھوئیں کے کنٹرول کے لیے حساب دینا چاہیے۔ |
|
ایلومینیم |
تقریباً 0.8–4 ملی میٹر |
اصل صلاحیت مصر، ٹیوب جیومیٹری، اور گرمی کی کھپت پر مضبوطی سے منحصر ہے۔ |
|
پیتل یا تانبا |
تقریباً 0.8–3 ملی میٹر |
مناسب لیزر سورس، کٹنگ ہیڈ، گیس اور پیرامیٹر کنفیگریشن کی ضرورت ہے۔ |
زیادہ سے زیادہ عملی موٹائی چھوٹے قطر کی ٹیوبوں، پیچیدہ پروفائلز، تیز رفتار پیداوار، یا سخت کنارے کے معیار کے تقاضوں کے لیے کم ہو سکتی ہے۔ حتمی تصدیق سے پہلے خریدار کی اصل ٹیوب کا استعمال کرتے ہوئے ایک کٹنگ ٹیسٹ کی سفارش کی جاتی ہے۔
کاٹنے کی رفتار دیوار کی موٹائی، میٹریل گریڈ، ٹیوب کی شکل، کٹنگ گیس، نوزل قطر، فوکل پوزیشن اور مطلوبہ کنارے کے معیار کے مطابق مختلف ہوتی ہے۔ مندرجہ ذیل اقدار عام ٹیوب مواد کے سیدھے حصوں کے لیے عمومی حوالہ جاتی ہیں:
|
مواد اور موٹائی |
3kW لیزر کے ساتھ حوالہ کاٹنے کی رفتار |
|
کاربن اسٹیل، 2 ملی میٹر |
تقریباً 4–8 میٹر فی منٹ |
|
کاربن اسٹیل، 4 ملی میٹر |
تقریباً 2–4 میٹر فی منٹ |
|
کاربن اسٹیل، 6 ملی میٹر |
تقریباً 1.2–2.5 میٹر/منٹ |
|
کاربن اسٹیل، 10 ملی میٹر |
تقریباً 0.5–1.2 میٹر/منٹ |
|
سٹینلیس سٹیل، 2 ملی میٹر |
تقریباً 3-6 میٹر فی منٹ |
|
سٹینلیس سٹیل، 4 ملی میٹر |
تقریباً 1.2–2.5 میٹر/منٹ |
|
سٹینلیس سٹیل، 6 ملی میٹر |
تقریباً 0.5–1.2 میٹر/منٹ |
|
جستی سٹیل، 2 ملی میٹر |
تقریباً 3-6 میٹر فی منٹ |
|
ایلومینیم، 2 ملی میٹر |
تقریباً 4–8 میٹر فی منٹ |
یہ رفتار صرف ابتدائی تشخیص کے لیے ہیں۔ ہول کٹنگ، سلاٹنگ، تیز کونے، چھوٹے کنٹور، اور اینڈ ٹرمنگ کے لیے عام طور پر سیدھی لائن کاٹنے سے کم رفتار کی ضرورت ہوتی ہے۔ خریداروں کو مشین کنفیگریشنز کا موازنہ کرتے وقت کٹنگ اسپیڈ اور تیار شدہ ایج کوالٹی دونوں کا جائزہ لینا چاہیے۔
لیزر پاور کو صرف زیادہ سے زیادہ طاقت کے بجائے مطلوبہ مواد کی موٹائی، پیداوار کی رفتار اور کام کے بوجھ کے مطابق منتخب کیا جانا چاہیے۔
|
لیزر پاور |
عام درخواست کی حد |
فوائد |
حدود |
|
2kW |
پتلا کاربن سٹیل، سٹینلیس سٹیل، جستی سٹیل، اور لائٹ ڈیوٹی ٹیوب کا کام |
کم ابتدائی سرمایہ کاری اور کم آپریٹنگ ڈیمانڈ |
درمیانی یا موٹی ٹیوبوں کے لئے کم کاٹنے کی موٹائی اور سست پروسیسنگ |
|
3kW |
چھوٹے اور درمیانے درجے کی ساخت کے لیے عام مقصد والی ٹیوب کی کٹائی |
متوازن کاٹنے کی صلاحیت، رفتار، لاگت اور درخواست کی لچک |
بار بار موٹی دیوار کی پیداوار کے لئے کافی نہیں ہو سکتا |
|
4kW |
زیادہ حجم کی پیداوار اور موٹی کاربن یا سٹینلیس سٹیل کی نلیاں |
زیادہ کاٹنے کی رفتار اور زیادہ موٹائی کا مارجن |
اعلی سازوسامان کی قیمت، بجلی کی طلب، اور آپریٹنگ ضروریات |
2kW مشین کے مقابلے میں، 3kW ماڈل عام طور پر درمیانی موٹائی والی ٹیوبوں کے لیے وسیع تر پروسیسنگ رینج اور اعلیٰ پیداواری صلاحیت فراہم کرتا ہے۔ 4kW مشین کے مقابلے میں، یہ عام طور پر کچھ رفتار اور زیادہ سے زیادہ موٹائی کی صلاحیت کو ترک کرتے ہوئے کم سرمایہ کاری اور زیادہ اقتصادی آپریشن پیش کرتی ہے۔
خریداروں کے لیے جو بنیادی طور پر پتلی دیوار کے فرنیچر ٹیوبوں پر کارروائی کرتے ہیں، 2kW کا نظام کافی ہو سکتا ہے۔ درمیانی موٹائی کاربن سٹیل اور سٹینلیس سٹیل ٹیوبوں پر مشتمل مخلوط آرڈرز کے لیے، 3kW اکثر ایک عملی انتخاب ہوتا ہے۔ موٹی ٹیوبوں یا اعلی حجم کے آرڈرز کی مسلسل پیداوار کے لیے، 4kW کی ترتیب بہتر پیداواری صلاحیت فراہم کر سکتی ہے۔
اکنامیکل فائبر لیزر ٹیوب کٹنگ مشین فائنل کنفیگریشن کے مطابق گول، مربع، مستطیل، اور منتخب خصوصی پروفائلز کو سپورٹ کرتی ہے۔ قابل اطلاق مواد میں کاربن سٹیل، سٹینلیس سٹیل، جستی سٹیل، ایلومینیم، اور دیگر لیزر سے کاٹنے والی دھاتیں شامل ہو سکتی ہیں۔
اصل کاٹنے کی حد کا انحصار میٹریل گریڈ، دیوار کی موٹائی، ٹیوب پروفائل، کٹنگ گیس، مطلوبہ کنارے کے معیار اور پیداوار کی رفتار پر ہے۔
ڈیجیٹل پروگرامنگ آپریٹرز کو ہر ڈیزائن کے لیے وقف شدہ مکینیکل ٹولنگ تیار کیے بغیر ٹیوب کی لمبائی، سوراخ کی پوزیشن، شکل، اور اختتامی شکلیں تبدیل کرنے کی اجازت دیتی ہے۔ یہ مشین کو دوبارہ پروڈکشن، اپنی مرضی کے مطابق فیبریکیشن، پروٹو ٹائپس اور مخلوط آرڈرز کے لیے موزوں بناتا ہے۔

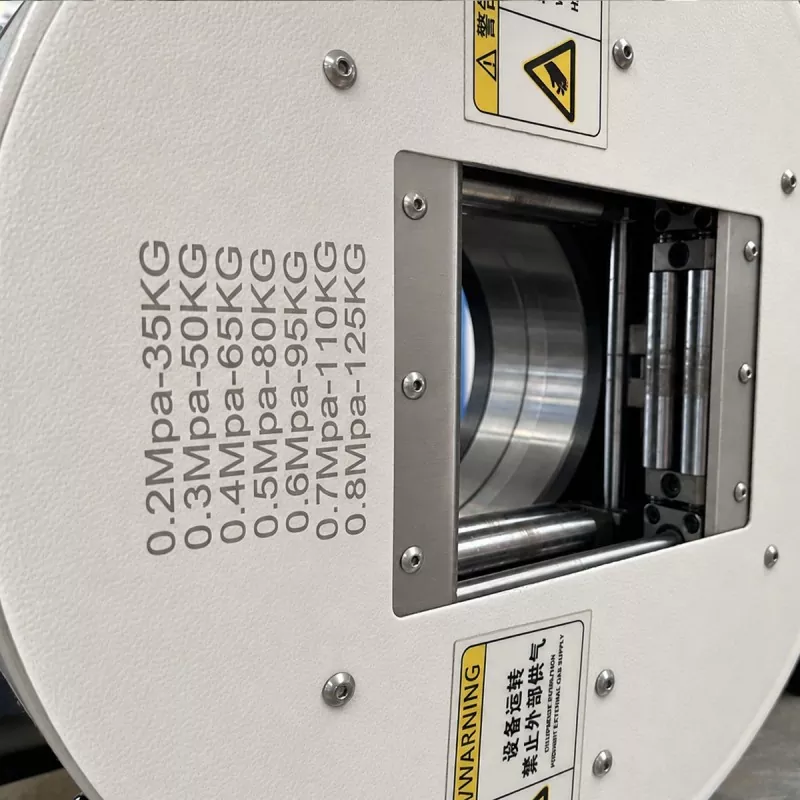

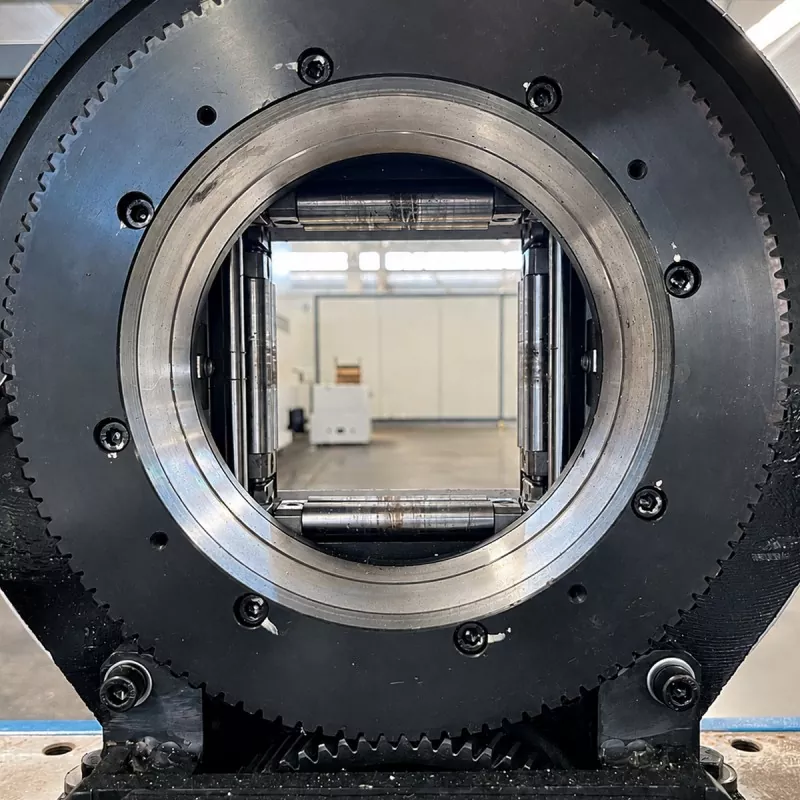

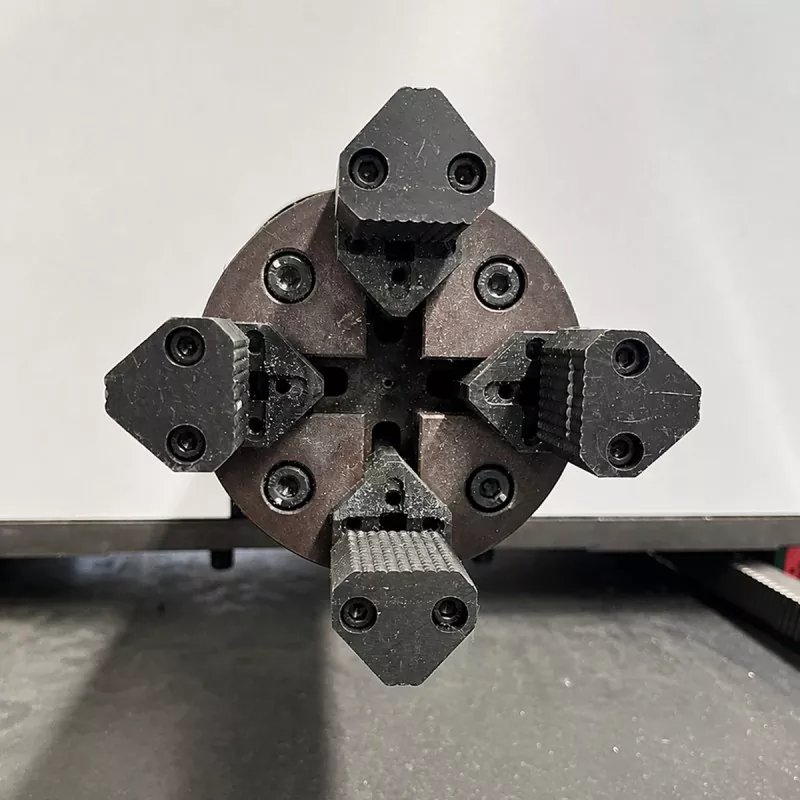

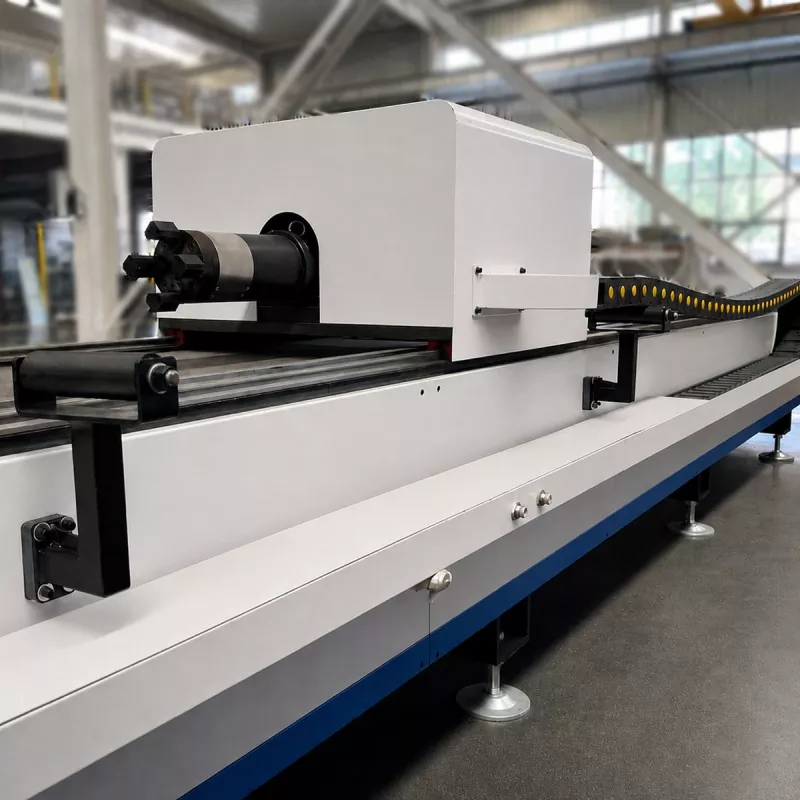

یونیورسل چک گول اور مربع ٹیوبوں کو ایڈجسٹ کرتا ہے، مختلف ورک پیس کے درمیان فکسچر کی تبدیلیوں کو کم کرنے میں مدد کرتا ہے۔ مستحکم کلیمپنگ ٹیوب کے متعدد اطراف کے سوراخوں، سلاٹوں، شکلوں اور کٹوتیوں کی درست کٹنگ کی حمایت کرتی ہے۔
چک کی رفتار 120 rpm تک پہنچ سکتی ہے۔
مناسب حصوں کے لیے، مشین پیمائش سے متعلق تیاری، کٹنگ، ڈرلنگ، سلاٹنگ، اور اینڈ ٹرمنگ کو ایک پروگرام شدہ عمل میں یکجا کر سکتی ہے۔ یہ دستی مارکنگ، بار بار کلیمپنگ، ورک پیس کی منتقلی، اور ثانوی مشینی کو کم کر سکتا ہے۔
اصل بہتری کا انحصار ٹیوب جیومیٹری، مواد، پیداواری حجم، اور موجودہ ورک فلو پر ہے۔
اقتصادی فائبر لیزر ٹیوب کٹنگ مشین دھاتی فرنیچر ایپلی کیشنز جیسے میزیں، کرسیاں، شیلفنگ، بیڈ فریم، اور دیگر نلی نما فرنیچر کے اجزاء کے لیے موزوں ہے۔
فٹنس آلات کے لیے، یہ جم کے آلات میں استعمال ہونے والے فریموں، بریکٹ، سپورٹ، اور کنکشن حصوں پر کارروائی کر سکتا ہے۔
آٹوموٹو اجزاء کی پیداوار میں، اسے منتخب نلی نما ڈھانچے، بریکٹ، سپورٹ، اور گاڑی کے من گھڑت پرزوں کے لیے استعمال کیا جا سکتا ہے۔
زرعی مشینری کے لیے، عام ایپلی کیشنز میں فریم، گارڈز، سپورٹ اور جڑنے والے اجزاء شامل ہیں۔
تعمیراتی ڈھانچہ مینوفیکچرنگ میں، یہ ساختی ٹیوبوں، ہینڈریلز، سپورٹ اور فریم ورک کے اجزاء پر کارروائی کر سکتا ہے۔
عام دھاتی تانے بانے کے لیے، مشین اپنی مرضی کے مطابق حصوں، پروٹو ٹائپس، کنٹریکٹ مینوفیکچرنگ، اور مخلوط آرڈرز کے لیے موزوں ہے۔

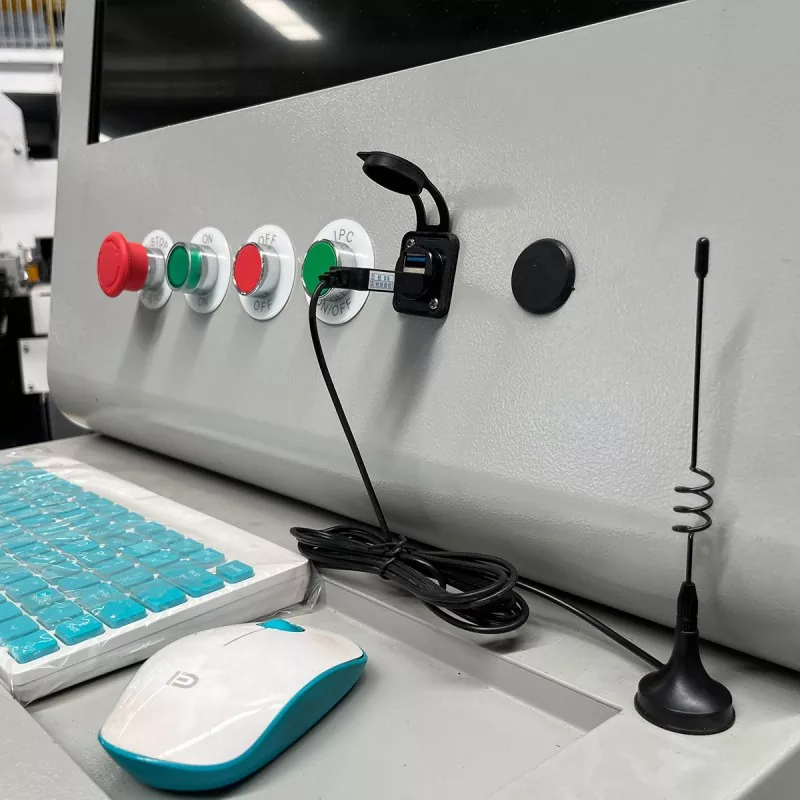

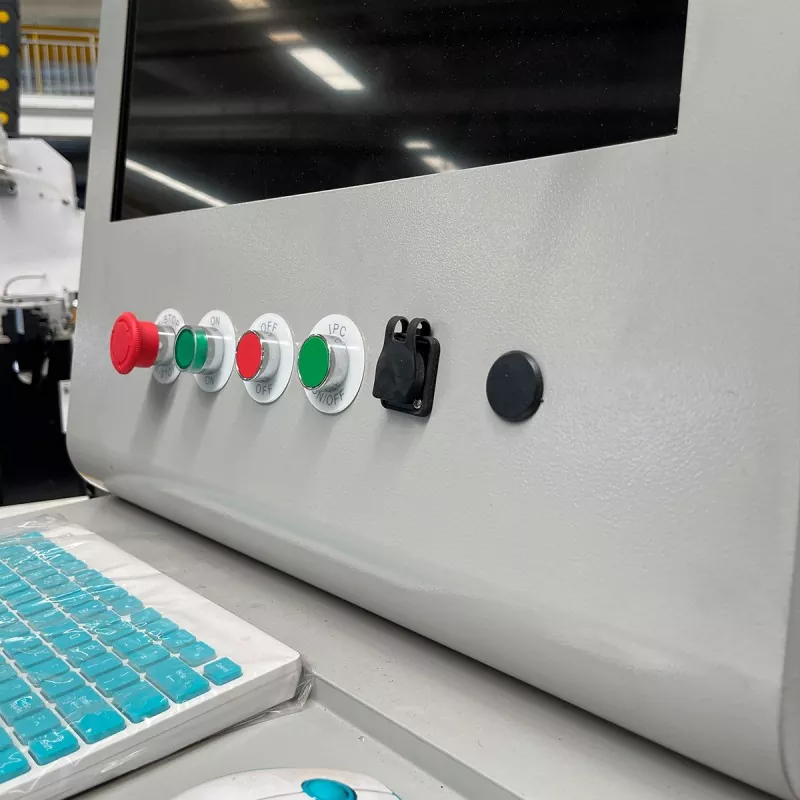

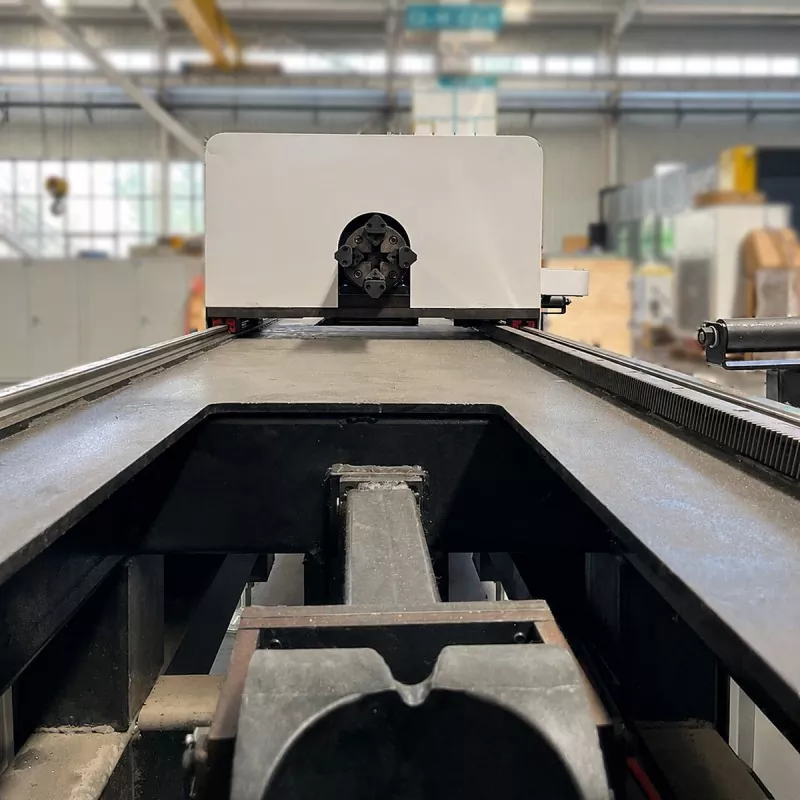

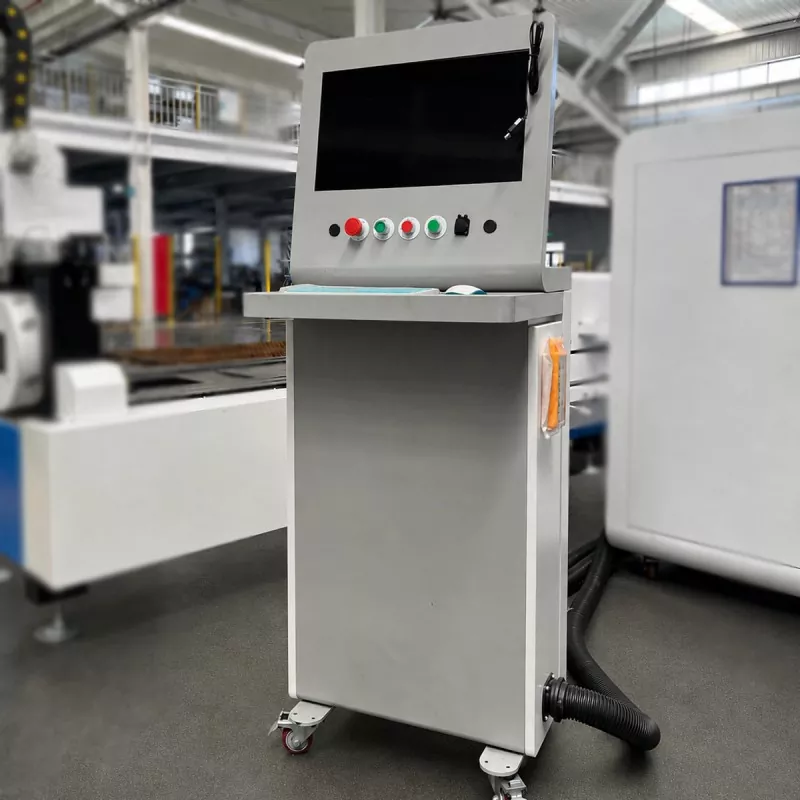

مشین لوڈنگ ایریا، چک سسٹم، اور روزانہ آپریشن اور معائنہ کے لیے کٹنگ زون تک رسائی فراہم کرتی ہے۔ آپریٹرز پروڈکشن ڈرائنگ کے مطابق پروگراموں کو تبدیل کر سکتے ہیں، جو کہ بار بار مصنوعات کی تبدیلیوں کے ساتھ مینوفیکچررز کے لیے مفید ہے۔
معمول کی دیکھ بھال میں چک کا معائنہ اور صفائی، گائیڈ کے اجزاء، سر کی حفاظت، کولنگ سسٹم، گیس سسٹم، چکنا کرنے کے پوائنٹس، اور بجلی کے کنکشن شامل ہونے چاہئیں۔ نوزلز، حفاظتی عینک اور دیگر استعمال کی اشیاء کو چیک کیا جانا چاہیے اور جب ضروری ہو اسے تبدیل کرنا چاہیے۔
حتمی ترتیب کو صرف لیزر پاور کے بجائے اصل ایپلی کیشن کے مطابق منتخب کیا جانا چاہئے۔
کوٹیشن کی درخواست کرنے سے پہلے، خریداروں کو ٹیوب کی شکل اور طول و عرض، زیادہ سے زیادہ اور کم سے کم ٹیوب کا سائز، ٹیوب کی لمبائی، مواد اور دیوار کی موٹائی، متوقع پیداوار کا حجم، مخصوص حصے کی ڈرائنگ، مطلوبہ کاٹنے کی رفتار، کنارے کے معیار کے تقاضے، ورکشاپ کی جگہ اور بجلی کی فراہمی، کاٹنے والی گیس، اور معاون آلات کی تصدیق کرنی چاہیے۔
حتمی سامان کے انتخاب سے پہلے خریدار کے اصل مواد اور ڈرائنگ پر مبنی کٹنگ نمونہ تجویز کیا جاتا ہے۔
|
آئٹم |
تفصیلات |
|
لیزر پاور |
3kW |
|
زیادہ سے زیادہ ٹیوب قطر |
120 ملی میٹر |
|
ٹیوب کی زیادہ سے زیادہ لمبائی |
6100 ملی میٹر |
|
قابل اطلاق ٹیوب شکلیں |
گول، مربع، مستطیل، اور منتخب پروفائلز |
|
حوالہ زیادہ سے زیادہ کاربن سٹیل موٹائی |
تقریباً 10-12 ملی میٹر، مواد اور عمل کے حالات کے تابع |
|
زیادہ سے زیادہ سٹینلیس سٹیل کی موٹائی کا حوالہ دیں۔ |
تقریباً 5-6 ملی میٹر، مواد اور عمل کے حالات کے تابع |
|
چک کی رفتار |
120 rpm تک |
|
سرعت |
1.0G تک |
|
پوزیشننگ کی درستگی |
±0.03 ملی میٹر |
|
پوزیشننگ کی درستگی کو دہرائیں۔ |
±0.03 ملی میٹر |
|
پروسیسنگ کے اہم افعال |
ٹیوب کٹنگ، ہول کٹنگ، سلاٹنگ، کنٹور کٹنگ، اور اینڈ ٹرمنگ |
|
عام مواد |
کاربن سٹیل، سٹینلیس سٹیل، جستی سٹیل، ایلومینیم، اور دیگر مناسب دھاتیں |
حتمی کاٹنے کی موٹائی اور رفتار کی تصدیق مواد، ٹیوب کے طول و عرض، دیوار کی موٹائی، گیس کاٹنے، مطلوبہ کنارے کے معیار، اور پیداوار کے ہدف کے مطابق کی جانی چاہیے۔
اسے کاربن سٹیل، سٹینلیس سٹیل، جستی سٹیل، ایلومینیم، اور دیگر مناسب لیزر سے کاٹنے والی دھاتوں کے لیے ترتیب دیا جا سکتا ہے۔ اصل صلاحیت کا انحصار میٹریل گریڈ، موٹائی، ٹیوب پروفائل، کٹنگ گیس، اور کنارے کے معیار کی ضروریات پر ہے۔
عام حوالہ کے طور پر، 3kW ماڈل کاربن سٹیل ٹیوب کی دیواروں کو تقریباً 10-12 ملی میٹر تک اور سٹینلیس سٹیل ٹیوب کی دیواروں کو مناسب حالات میں تقریباً 5-6 ملی میٹر تک پروسیس کر سکتا ہے۔ یہ اقدار عالمگیر حدود نہیں ہیں۔ خریدار کے مواد، ٹیوب کے طول و عرض، اور مطلوبہ کنارے کے معیار کے ساتھ جانچ کے ذریعے اصل کارکردگی کی تصدیق ہونی چاہیے۔
عام پتلی اور درمیانی موٹائی والی ٹیوبوں کے لیے، مواد اور موٹائی کے لحاظ سے حوالہ کی رفتار تقریباً 0.5 سے 8 میٹر فی منٹ تک ہو سکتی ہے۔ مثال کے طور پر، 2 ملی میٹر کاربن سٹیل تقریباً 4-8 میٹر/منٹ تک پہنچ سکتا ہے، جبکہ 6 ملی میٹر سٹینلیس سٹیل تقریباً 0.5–1.2 میٹر/منٹ کی رفتار سے کام کر سکتا ہے۔ سوراخ کاٹنے، سلاٹنگ، کونوں اور پیچیدہ شکلوں کو عام طور پر کم رفتار کی ضرورت ہوتی ہے۔
معیاری ایپلی کیشن میں گول، مربع اور مستطیل ٹیوبیں شامل ہیں۔ منتخب خصوصی پروفائلز ان کے طول و عرض اور کلیمپنگ کی ضروریات کی تصدیق کے بعد بھی ممکن ہو سکتے ہیں۔
زیادہ سے زیادہ ٹیوب قطر 120 ملی میٹر ہے، اور زیادہ سے زیادہ ٹیوب کی لمبائی 6100 ملی میٹر ہے۔ قابل استعمال حد کی تصدیق ٹیوب کی شکل، دیوار کی موٹائی، لوڈنگ کا طریقہ اور حتمی ترتیب کے مطابق کی جانی چاہیے۔
جی ہاں اکنامیکل فائبر لیزر ٹیوب کٹنگ مشین لمبائی میں ٹیوبوں کو کاٹنے کے علاوہ سوراخ کاٹنے، سلاٹنگ، کنٹور کٹنگ اور اینڈ ٹرمنگ بھی انجام دے سکتی ہے۔
ایک 3kW لیزر ذریعہ بہت سی عام ٹیوب پروسیسنگ ایپلی کیشنز کے لیے موزوں ہے۔ یہ عام طور پر درمیانی موٹائی والی ٹیوبوں کے لیے 2kW سسٹم سے زیادہ قابل اور اعتدال پسند پیداوار کی ضروریات کے لیے 4kW سسٹم سے زیادہ کفایتی ہے۔ صحیح انتخاب کا انحصار مواد، موٹائی، ٹیوب کے سائز، کاٹنے کی رفتار، پیداوار کے حجم اور کنارے کے معیار پر ہوتا ہے۔ خریداروں کو جانچ کے لیے ورک پیس کی اصل معلومات فراہم کرنی چاہیے۔
2kW کا انتخاب کریں جب زیادہ تر کام میں پتلی دیوار والی ٹیوبیں شامل ہوں اور سرمایہ کاری کا کنٹرول ترجیح ہو۔ عام کاربن سٹیل، سٹینلیس سٹیل، اور جستی ٹیوب ایپلی کیشنز کی متوازن رینج کے لیے 3kW کا انتخاب کریں۔ 4kW کا انتخاب کریں جب زیادہ پیداوار کی رفتار، موٹا مواد، یا مسلسل ہیوی ڈیوٹی آپریشن کی ضرورت ہو۔
بیان کردہ پوزیشننگ کی درستگی ±0.03 ملی میٹر ہے، ±0.03 ملی میٹر کی دوبارہ پوزیشننگ کی درستگی کے ساتھ۔ اصل حصے کی درستگی کا انحصار ٹیوب کے سیدھے ہونے، کلیمپنگ، مشین کیلیبریشن، کٹنگ پیرامیٹرز اور پروگرام کی ترتیبات پر بھی ہے۔
ایور ویو صارفین کو مشین کے انتخاب، ترتیب، ایپلیکیشن کی تشخیص، نمونے کی کٹائی، اور ترسیل سے پہلے کی تیاری میں مدد فراہم کرتا ہے۔
صارفین ٹیوب کے طول و عرض، مواد، موٹائی، پیداوار کی ضروریات اور تکنیکی جائزے کے لیے ڈرائنگ فراہم کر سکتے ہیں۔ مخصوص ٹیوب پروسیسنگ کی ضروریات کے مطابق حسب ضرورت ترتیب پر بھی تبادلہ خیال کیا جا سکتا ہے۔
یہ اقتصادی 3kW ٹیوب لیزر کٹر سرمایہ کاری، پروسیسنگ کی صلاحیت، اور روزانہ استعمال کے درمیان ایک عملی توازن پیش کرتا ہے۔ یہ ان خریداروں کے لیے موزوں ہے جنہیں عام دھاتی ٹیوبوں کے لیے فائبر لیزر محلول، کاربن اسٹیل کے لیے تقریباً 10–12 ملی میٹر اور سٹینلیس اسٹیل کے لیے 5–6 ملی میٹر، لچکدار ڈیجیٹل پروگرامنگ، یونیورسل کلیمپنگ، اور کم ثانوی آپریشنز کی ضرورت ہوتی ہے۔
2kW مشین کے مقابلے میں، یہ درمیانی موٹائی والے مواد کے لیے زیادہ صلاحیت فراہم کرتی ہے۔ 4kW مشین کے مقابلے میں، یہ ان خریداروں کے لیے زیادہ اقتصادی حل پیش کر سکتی ہے جنہیں زیادہ سے زیادہ موٹائی یا مسلسل تیز رفتار پیداوار کی ضرورت نہیں ہوتی ہے۔
ٹیوب کاٹنے والی مشین کا انتخاب صرف تصریحات کے بجائے اصل ورک پیس پر مبنی ہونا چاہیے۔
اپنی ٹیوب کا سائز، مواد، موٹائی، لمبائی، پیداوار کا حجم، مطلوبہ کاٹنے کی رفتار، اور ایپلیکیشن کی تشخیص اور مشین کی ترتیب کے لیے پارٹ ڈرائنگ کو کبھی بھی بھیجیں۔
